新技術，新方法
在國家各個行業中，殘余應力會對結構件產生很大的影響，所以測量殘余應力的方法是大家討論的問題。目前測試殘余應力的方法分為有損檢測和無損檢測，有損檢測既是盲孔法，對在役的設備的零部件不適用。而無損檢測主要包括磁場法、X射線法和超聲法。磁場法精度一般，只適用于鐵磁性材料。X射線法測量時間較久，對人體也有一定的危害。所以最適用的就是超聲法了，它適用于各種材料，測試時間短，對人體無害。
于是漢正檢測技術有限公司與西南交通大學展開了深入的合作，目前超聲應力分析儀已經問世。
殘余應力是材料內部不均勻塑性變形引起的自身保持平衡的彈性應力，在機械加工和使用過程中不可避免地產生殘余應力。在超聲殘余應力測試的影響因素中，應力系數K標定的準確性是影響超聲殘余應力測試準確性的因素之一，其標定方法如下：
一、應力系數的重要性
對于不同材料的被檢工件與不同間距的傳感器其應力系數是不同，所以應力系數的標定對于殘余應力超聲無損檢測技術相當重要。
二、應力系數標定的原理
殘余應力超聲無損檢測儀系數的標定是基于拉力試驗機產生標準應力值的原理形成的，拉力壓試驗機對試件產生一組準確的拉應力值，將殘余應力超聲無損檢測儀應力系數假定為1。
根據公式：
△σ=K△ｔ
由式可知，此時殘余應力的變化量△σ等于臨界折射縱波聲速的變化量△ｔ，殘余應力超聲無損檢測儀此時測出的余應力的變化量△σ也就是臨界折射縱波聲速的變化量△ｔ，而實際殘余應力的變化量△σ是拉力試驗機給定的拉應力。
三、標定程序
1）將超聲應力檢測系統的探頭置于拉伸試件檢測區域。

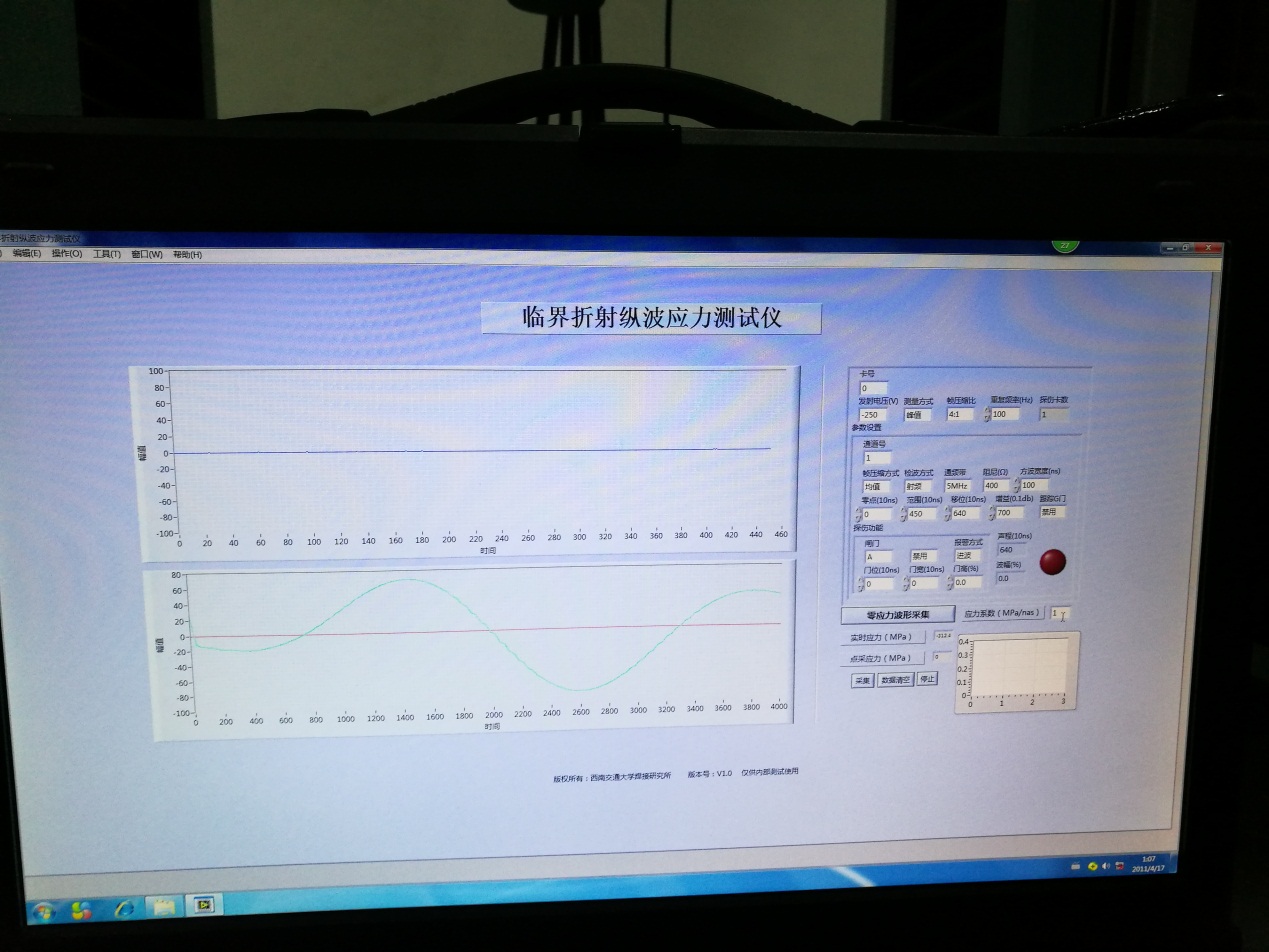

2）控制拉伸機試驗機，使試件中的應力為零，用超聲應力儀記錄對應的零應力的臨界折射縱波在楔塊間的傳播聲時t0。
3）在0到試件屈服極限間選擇n（n≥7）個標定點（最大值小于屈服極限），對每個標定點控制拉伸試驗機，使試件中的應力為設定值，記錄相應的應力值i和臨界折射縱波在傳感器楔塊間的傳播時間ti。

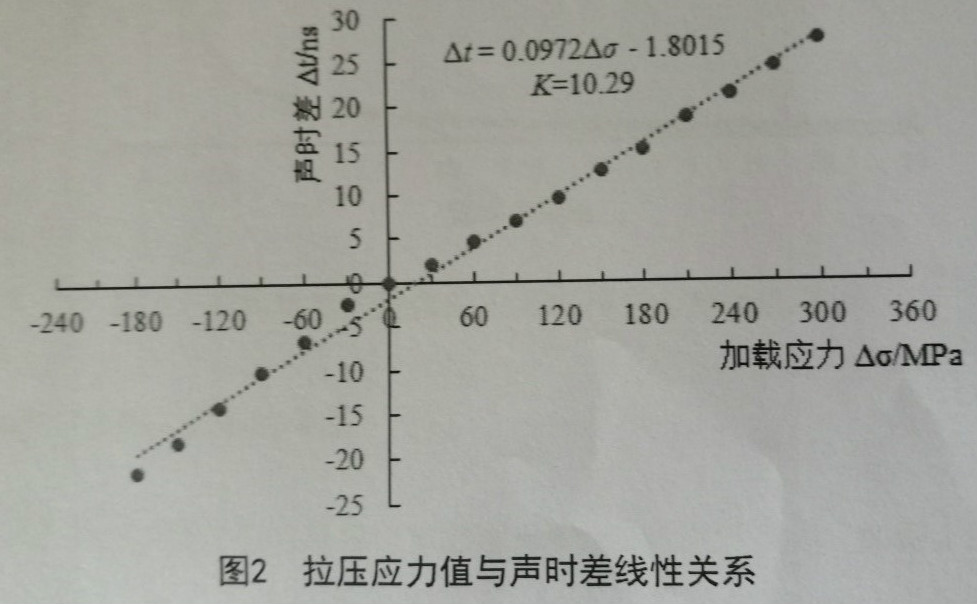

4）根據記錄的各標定點的應力σi和聲時數據ti（i=1~n），采用Origin軟件計算得到試件材料的聲彈性應力系數K，下圖是傳感器間距為50mm被檢材料為45號鋼的聲時變化△ｔ與應力變化△σ的關系圖例，對數據進行線性擬合，得到的直線斜率的倒數即為應力系數K。
5)將上述標定得到的零應力聲時t0和聲彈性應力系數K輸入到超聲應力檢測系統中，控制拉伸試驗機，使試件中的應力為各標定點的設定值，對各測試點，記錄拉壓試驗機給出的應力σx和超聲應力測量系統測出的應力σy，將拉伸試驗機給出的應力值作為標準值，計算超聲應力測量系統的測量誤差。
6）若誤差超過±20Mpa，則說明聲彈性系數K的標定值有誤，應重新進行標定。

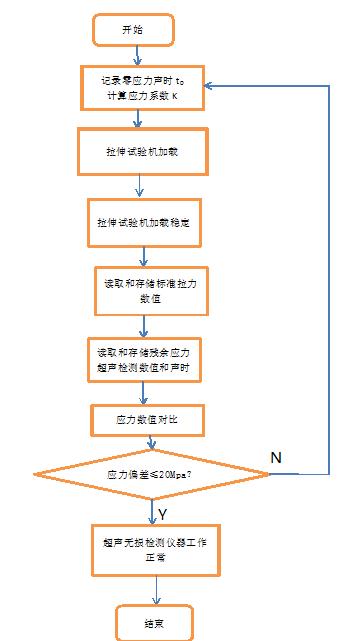

下圖為殘余應力系數標定和校準流程圖
